Základem samonosné žaluzie jsou vodící lišty, na kterých leží celá váha pancíře. Zástupci tohoto speciálního provedení venkovních žaluzií jsou samonosné žaluzie BRAVO a STS. Pro samonosné žaluzie lze použít všechny typy a velikosti lamel kromě Cetta 50. Lze do nich také integrovat síť proti hmyzu.

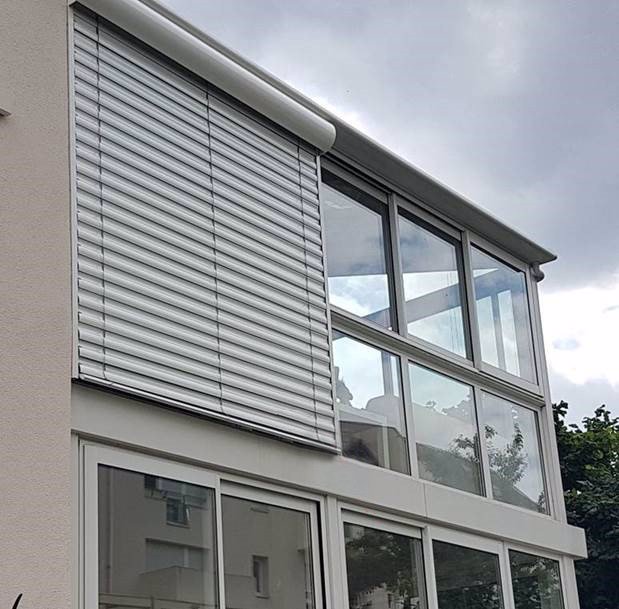

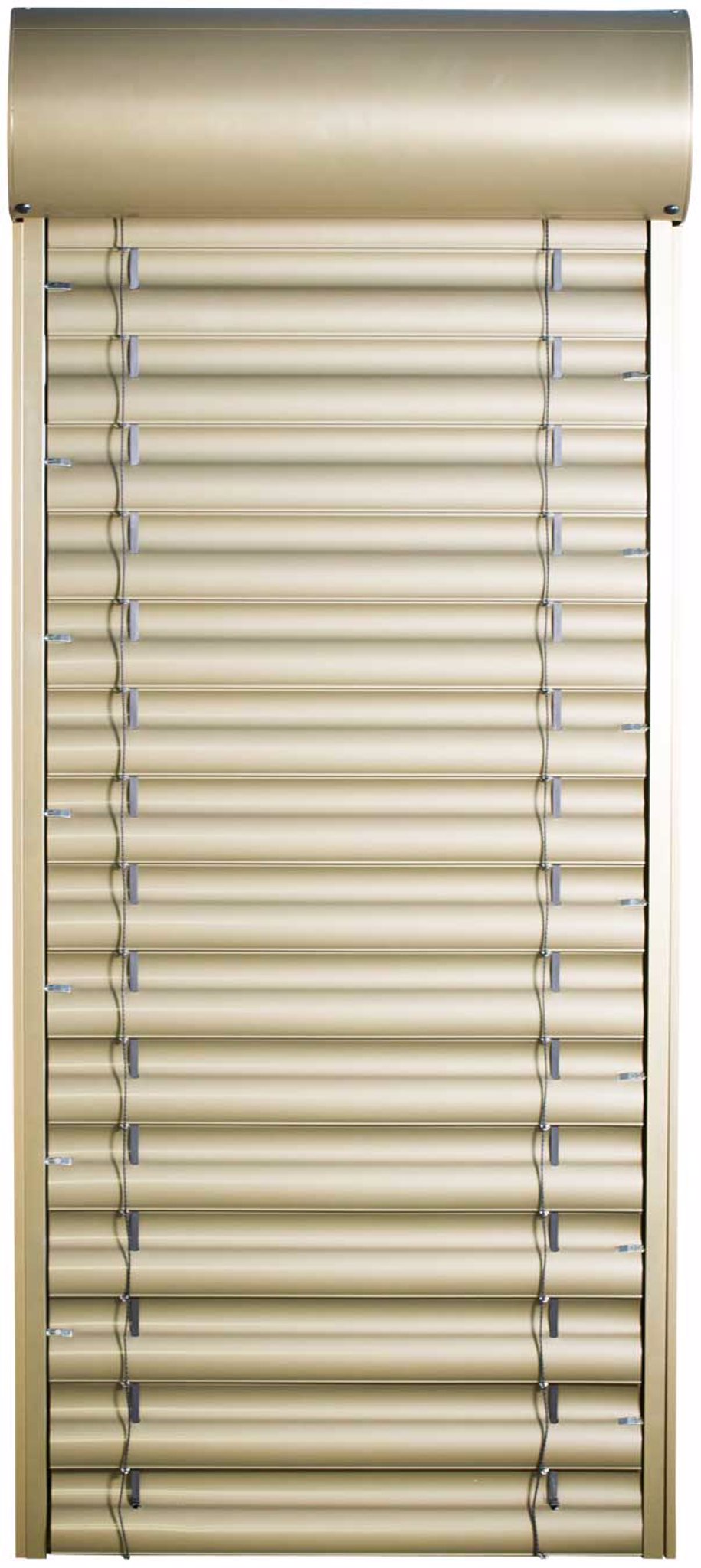

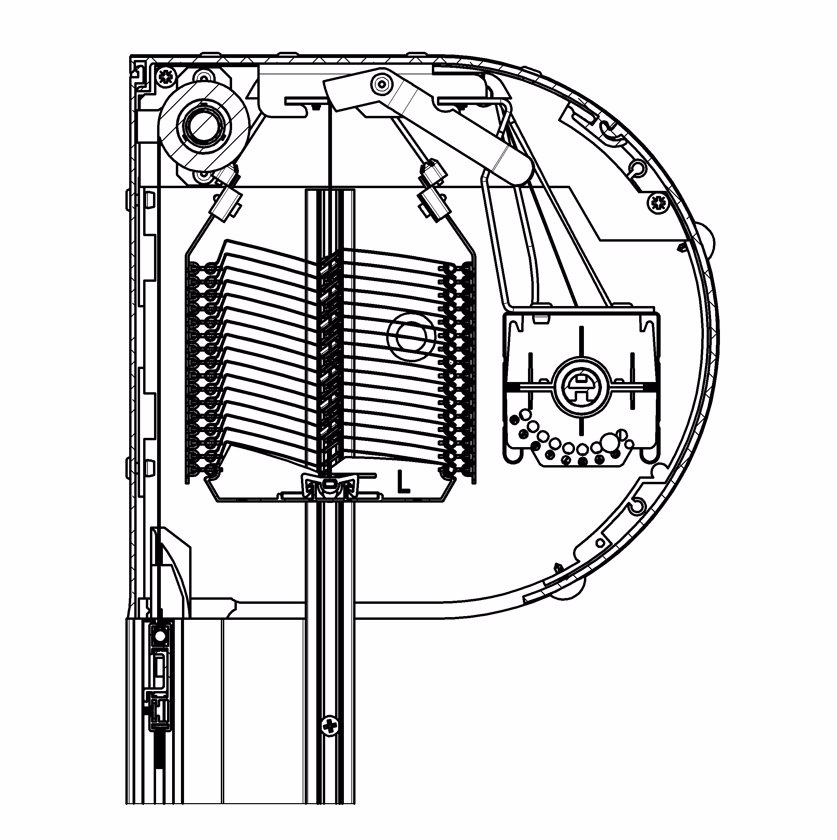

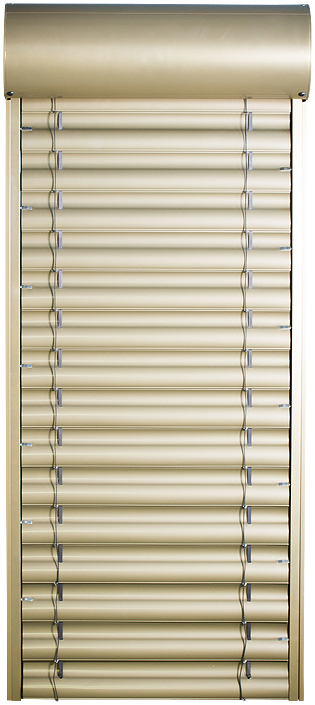

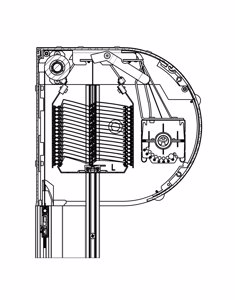

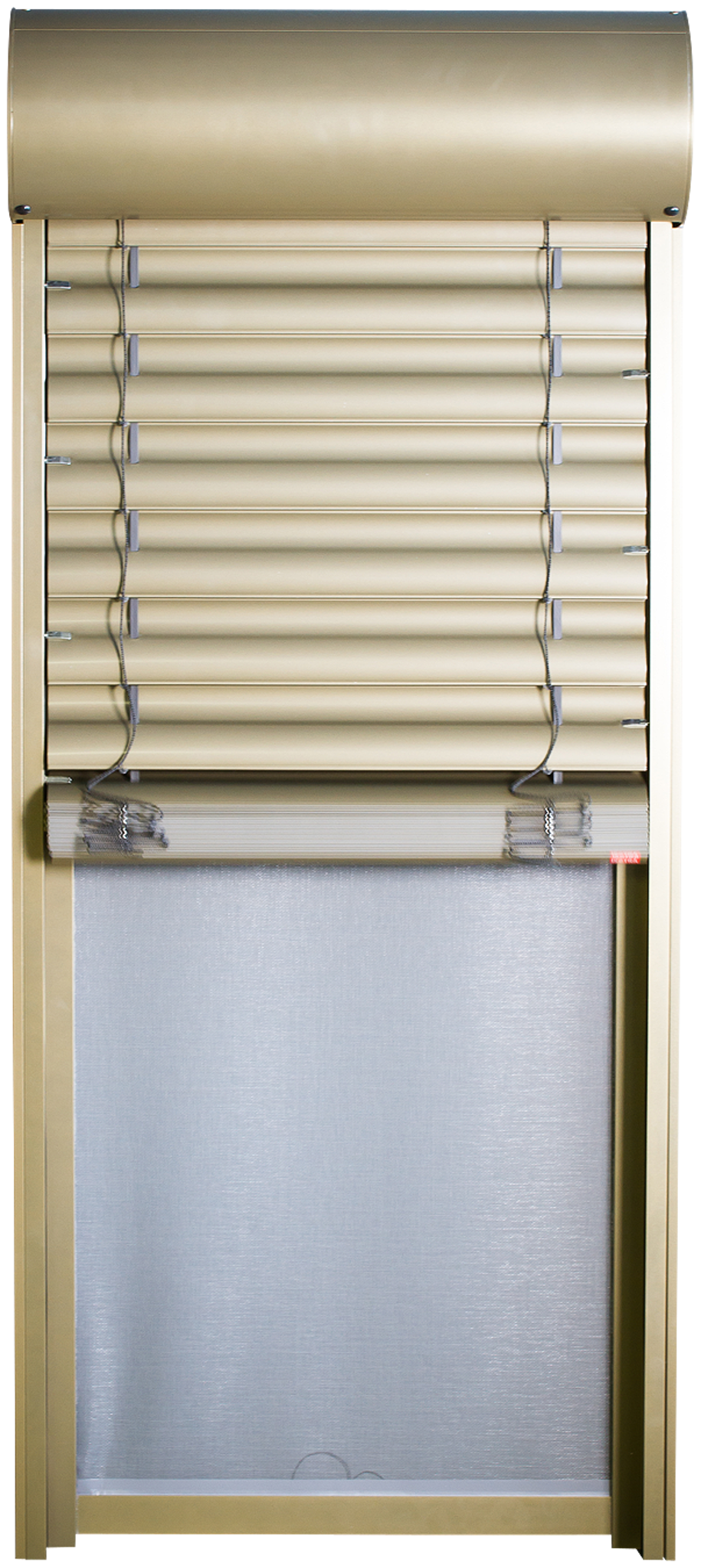

Bravo je samonosná žaluzie s nábalem žaluzií mimo kanál a která má oblé provedení boxu. U BRAVO je box vždy pouze v přiznaném provedení, což znamená, že je viditelný na fasádě domu. Po stranách boxů je umístěna patka pro spojení s nosnými lištami. Žaluzie BRAVO je určena pro montáž do menších stavebních otvorů – díky speciálnímu závěsu a excentrickému uložení kanálu je výška schránky o 40 mm menší než u standardního provedení.
Samonosná žaluzie STS aluminium je samostatný celohliníkový finální výrobek. Horní profil (kastlík) je spolu s paketem lamel připevněn k vodícím lištám pomocí speciální patky a věšáku horního profilu. Díky tomu pak lze použít pouze držáky vodících lišt bez držáku pro žaluzii, jakoby to bylo nutné v případě obyčejné montáže venkovní žaluzie. Samostatná žaluzie se tedy už nemusí kotvit. Princip je stejný jako u výrobku VIVA. Montáž je jednoduchá a rychlá. Ovládání pouze motorem. Žaluzie se dají spřažovat. Lze zvolit téměř všechny typy lamel v daných barvách včetně flexi a v provedení kolmé dolní lišty i SLIM. Nelze zvolit lamelu Cetta 35/50. Lakovat je možné horní a spodní profil, vodící lištu, držáky vedení do barev RAL a Decoral.
| BRAVO | Šířka (mm) | Výška (mm) | Garantovaná plocha (m2) | ||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| bez sítě proti hmyzu | 600 | 3500 | 500 | 3000 | 10,5 |
| se sítí proti hmyzu | 720 | 1800 | 500 | 2500 | 3 |
Použitím tohoto provedení se ušetří 40 mm výšky schránky (výšky krycího plechu) vůči standardnímu provedení.
Max. výška žaluzie, kterou pojme schránka velikosti 210 mm.
| Typ žaluzie | Výška žaluzie (mm) |
|---|---|
| Cetta 60 Flexi | 1900 |
| Cetta 65 | 1900 |
| Cetta 80 | 2200 |
| Cetta 80 Flexi | 3000 |
| Cetta 80 Slim | 2600 |
| Cetta 100 Flexi | 3000 |
| Setta 65 | 1900 |
| Setta 90 | 2700 |
| Zetta 70 | 2100 |
| Zetta 90 | 2500 |
| Systém STS | Šířka (mm) | Výška (mm) | Garantovaná plocha (m2) | ||
|---|---|---|---|---|---|
| min. | max. | min. | max. | max. | |
| žaluzie STS | 600 | 4000* | 500 | 4000 | 16 |
*Od 3501 do 4000 mm bude k hliníkovému kanálu dodáván STS vyztužovací profil. Kanál s výztuhou bude mít o 15 mm větší nábal.

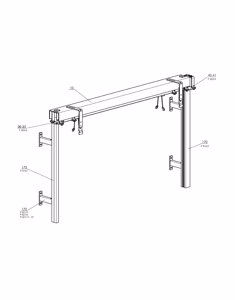

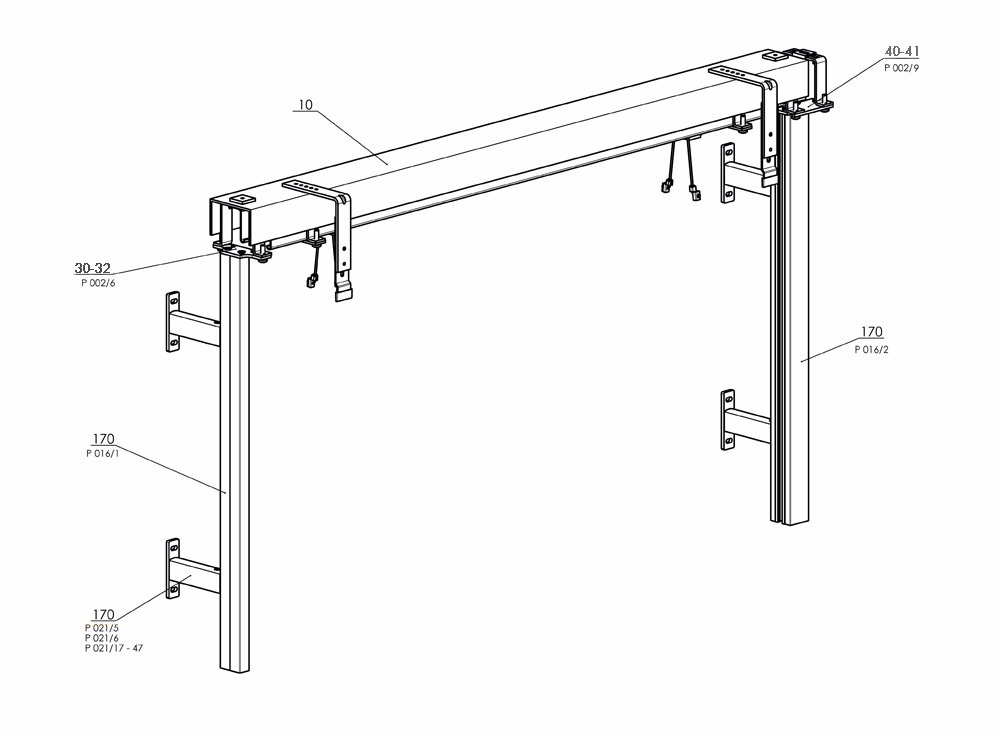

| Pozice | Název položky | Obchodní název | Číslo výkresu |
|---|---|---|---|
| 10 | Kastlík předmontovaný STS | 2-01286-0000 | |

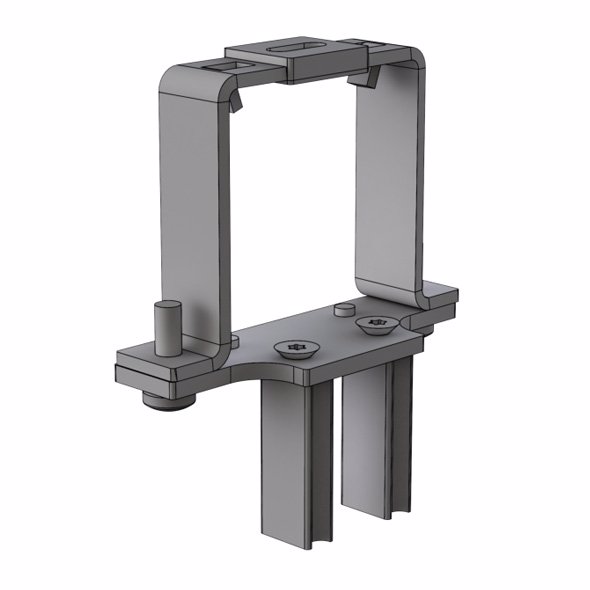

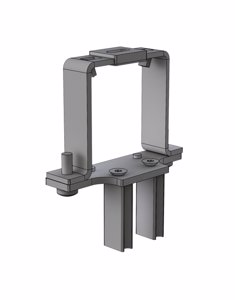

| 30-32 | Věšák lišty horní – AL PROFIL STS | P002/6 | 2-01093-0000 |

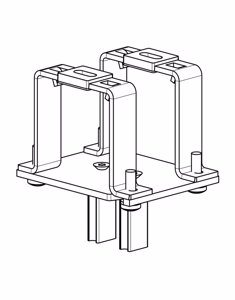

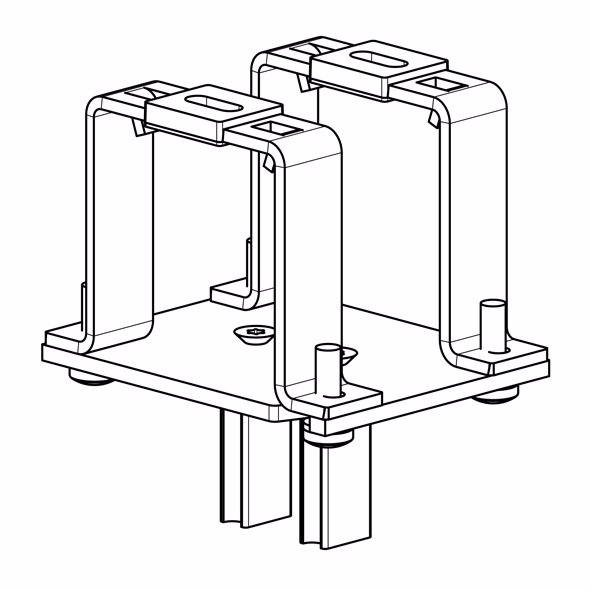

| 40-41 | Patka dvojitá STS | P002/9 | 2-01628-0000 |
| 170 | Profil lišty vodící STS | P016/1 | 7-302121-PU52 |
| 170 | Lišta STS - dvojitá | P016/2 | 7-303530-0000 |

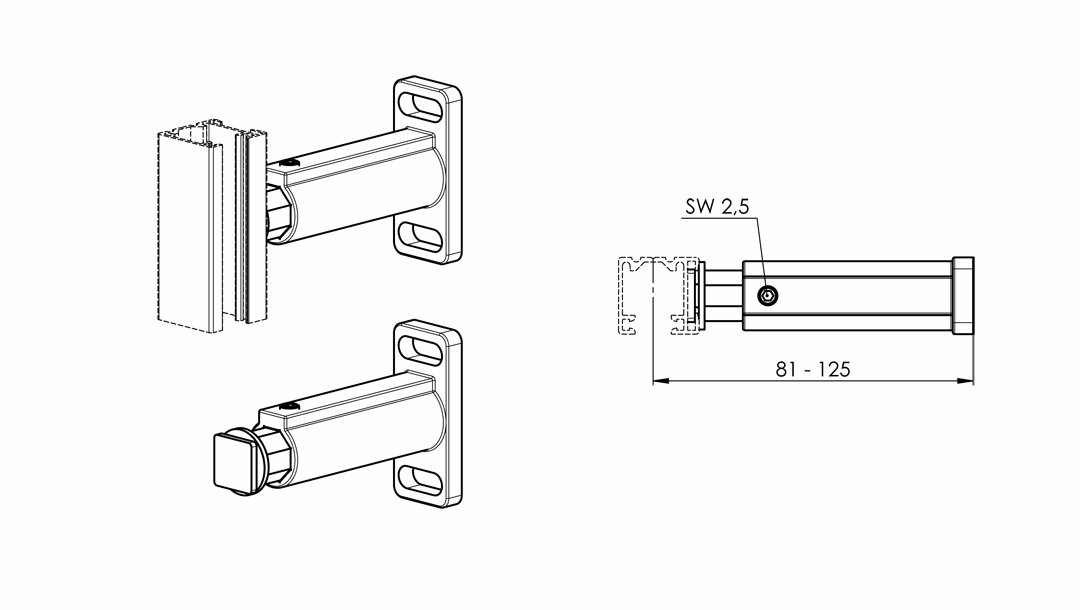

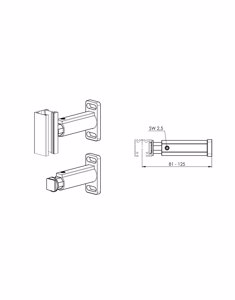

| 170 | Držák vodící lišty STS 56-80, 81-125, 80-230 mm | P021/5,6,17-47 | - |
